揭秘三油两布防腐钢管：管道界的“防腐卫士”

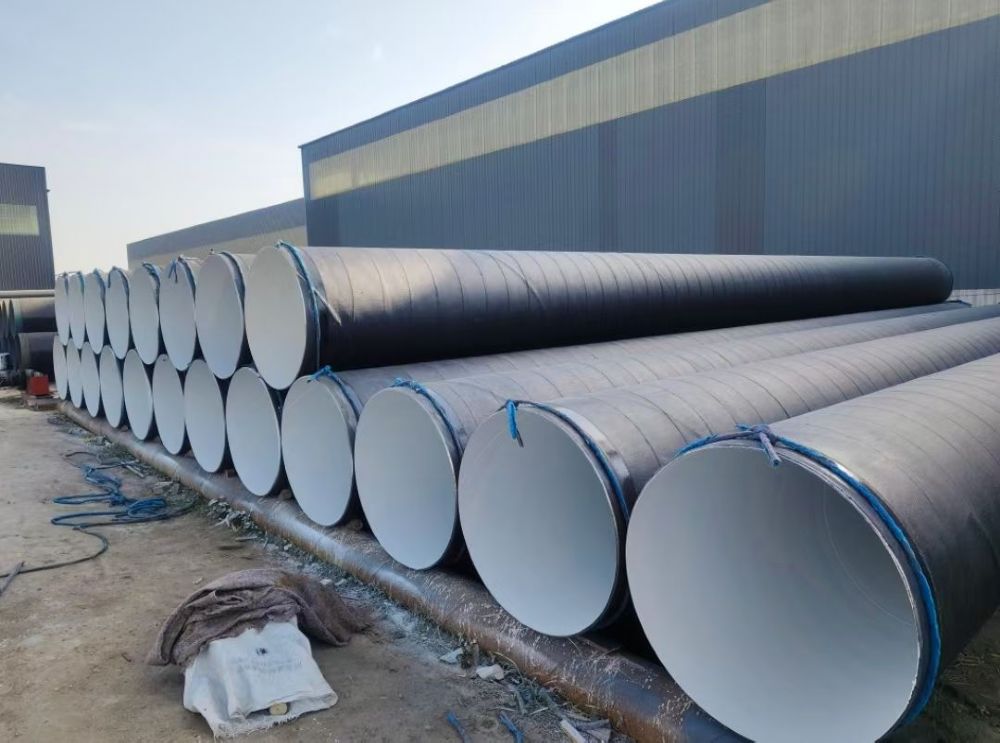

初识三油两布防腐钢管

在众多工业领域中，管道系统如同人体的血脉，承担着输送各种介质的重任，确保生产活动的顺利进行。而三油两布防腐钢管，作为管道材料中的 “防护卫士”，以其卓越的性能，在工业建设中占据着举足轻重的地位。无论是石油天然气的长距离输送，还是城市供水供热管网的铺设，亦或是化工企业中腐蚀性介质的传输，都能看到三油两布防腐钢管的身影。它就像一位默默坚守岗位的忠诚卫士，为管道系统的安全稳定运行保驾护航，有效延长了管道的使用寿命，降低了维护成本，成为现代工业不可或缺的重要材料 。接下来，让我们一起深入了解三油两布防腐钢管，揭开它神秘的面纱，探寻它独特的魅力与价值。

三油两布：独特的防腐结构

三油两布防腐钢管，从名字就能看出它的防腐结构由 “三油” 和 “两布” 组成 ，看似简单的组合，实则蕴含着强大的防腐功能。下面，我们就来深入剖析一下三油两布的独特结构，看看它是如何为钢管提供卓越的防腐保护的。

（一）三层环氧煤沥青漆的作用

三油，指的是三层环氧煤沥青漆。环氧煤沥青漆是由环氧树脂、煤沥青、固化剂及各种助剂组成的一种高性能防腐涂料 ，它将环氧树脂的高强度、良好附着力与煤沥青的耐水性、抗腐蚀性有机结合，使其具有优异的综合性能。这三层漆各司其职，共同为钢管的防腐保驾护航。

底漆是与钢管表面直接接触的第一层漆，就像忠诚的 “贴身护卫”，它的主要作用是防锈和增强附着力。底漆中含有丰富的防锈颜料，这些颜料能够在钢管表面形成一层致密的保护膜，有效阻止氧气、水分等腐蚀性物质与钢管基体发生化学反应，从而起到防锈的作用。同时，底漆中的环氧树脂成分能够与钢管表面紧密结合，为后续的涂层提供牢固的附着基础，确保整个防腐层能够稳定地附着在钢管上，不易脱落。

中层漆位于底漆和面漆之间，它是整个防腐结构的 “加固层”。中层漆的主要作用是填充和增强，它能够填补底漆表面可能存在的细微缺陷和孔隙，使防腐层更加平整、致密。同时，中层漆还能够进一步增强防腐层的机械强度和耐腐蚀性，提高整个防腐结构的稳定性。在实际应用中，中层漆的厚度和质量对防腐效果有着重要的影响，合适的中层漆能够有效延长防腐钢管的使用寿命。

面漆是防腐层的最外层，直接暴露在外界环境中，它是钢管的 “防护盾牌”。面漆的主要作用是防护和装饰，它能够抵御紫外线、化学物质、机械磨损等外界因素对防腐层的侵蚀，保护底漆和中层漆不受损坏。同时，面漆还能够使防腐钢管表面更加光滑、美观，提高其整体的外观质量。不同类型的面漆具有不同的性能特点，例如，有些面漆具有良好的耐候性，能够在户外环境中长期使用而不褪色、不老化；有些面漆具有较强的耐磨性，能够在受到机械摩擦时保持完好。在选择面漆时，需要根据具体的使用环境和要求进行合理的选择。

（二）两层玻璃纤维布的奥秘

两布，指的是两层玻璃纤维布。玻璃纤维布是一种由玻璃纤维制成的织物，具有高强度、高模量、耐腐蚀、耐高温等优异性能 。在三油两布防腐结构中，玻璃纤维布的加入极大地增强了防腐层的机械强度和抗渗透能力，使其能够更好地抵抗外力破坏和腐蚀性介质的侵入。

当玻璃纤维布缠绕在涂有环氧煤沥青漆的钢管上时，它与漆层相互交织、融合，形成了一个紧密的整体。玻璃纤维布的高强度和高模量特性使得防腐层具有更好的抗拉伸、抗弯曲和抗冲击性能，能够有效抵御在管道安装、运输和使用过程中可能受到的各种外力作用，防止防腐层因外力破坏而失去保护作用。例如，在管道穿越复杂地形或受到地面沉降影响时，玻璃纤维布能够增强防腐层的韧性，使其不易破裂或脱落，从而保证钢管的防腐效果。

此外，玻璃纤维布还具有良好的抗渗透性能，能够有效阻止水分、氧气和其他腐蚀性介质渗透到钢管表面。这是因为玻璃纤维布的纤维结构紧密，形成了一道物理屏障，阻挡了腐蚀性介质的侵入路径。同时，玻璃纤维布与环氧煤沥青漆的良好结合也进一步增强了防腐层的密封性能，使腐蚀性介质更难以渗透到钢管基体，从而大大提高了钢管的耐腐蚀能力。

性能优势大揭秘

三油两布防腐钢管凭借其卓越的性能，在众多管道应用场景中脱颖而出，成为保障管道系统安全稳定运行的理想选择。下面，我们就来详细了解一下三油两布防腐钢管的性能优势。

（一）超强耐腐蚀性

三油两布防腐钢管的核心优势之一就是其超强的耐腐蚀性。环氧煤沥青漆作为主要的防腐涂料，具有良好的耐酸、耐碱、耐盐和耐水性，能够有效抵抗土壤中的各种化学物质、地下水以及输送介质中的腐蚀性成分对钢管的侵蚀 。在化工行业，许多生产过程中会产生大量的腐蚀性废水，这些废水中含有各种强酸、强碱和盐类物质，如果直接用普通钢管输送，钢管很快就会被腐蚀穿孔，导致废水泄漏，不仅会污染环境，还会影响生产的正常进行。而三油两布防腐钢管则能够在这样恶劣的环境中稳定运行，它的三层环氧煤沥青漆能够形成一道坚固的化学屏障，阻止腐蚀性物质与钢管基体接触，从而保护钢管不受腐蚀。

在埋地管道工程中，三油两布防腐钢管同样表现出色。土壤中含有丰富的微生物和各种矿物质，这些物质在一定条件下会对钢管产生腐蚀作用。同时，地下水位的变化以及土壤的酸碱度差异也会增加钢管腐蚀的风险。三油两布防腐钢管通过其优良的防腐性能，能够抵御土壤中的盐分、微生物以及地下水的侵蚀，确保管道在地下长期稳定运行。例如，在某城市的供水管道改造工程中，采用了三油两布防腐钢管作为埋地供水管道。经过多年的使用后，对管道进行检查时发现，防腐层依然完好无损，钢管表面没有出现明显的腐蚀痕迹，保证了城市供水的安全和稳定 。

（二）良好机械性能

除了优异的耐腐蚀性，三油两布防腐钢管还具有良好的机械性能。玻璃纤维布的加入极大地增强了防腐层的机械强度，使其具有较好的抗冲击性和抗拉伸性能 。在管道安装过程中，不可避免地会发生碰撞、拖拉等情况，这对管道的防腐层是一个严峻的考验。如果防腐层的机械性能不佳，很容易在这些外力作用下破裂、脱落，从而失去对钢管的保护作用。而三油两布防腐钢管由于其内部的玻璃纤维布结构，能够承受一定程度的碰撞和拖拉，不会轻易损坏防腐层。例如，在一条长距离的石油输送管道铺设工程中，管道需要穿越复杂的地形，包括山区、河流等。在施工过程中，管道需要被吊运、拖拉到指定位置，期间会与各种障碍物发生碰撞。然而，采用三油两布防腐的钢管在经过这些操作后，防腐层依然保持完整，没有出现任何破损的情况，确保了管道在后续使用中的防腐效果 。

在管道的使用过程中，三油两布防腐钢管也能够抵抗土壤压力和地面交通荷载等外部作用力，保证防腐钢管的结构完整性。当管道埋设在地下时，会受到周围土壤的压力作用，尤其是在一些地质条件复杂的地区，土壤压力可能会非常大。同时，地面上的交通荷载，如车辆行驶产生的振动和压力，也会传递到地下管道上。三油两布防腐钢管凭借其良好的机械性能，能够承受这些外部压力，不会发生变形、破裂等问题，从而保障了管道系统的正常运行。

（三）广泛的适应范围

三油两布防腐钢管具有广泛的适应范围，无论是埋地、水下还是地上环境，无论是输送水、油还是化工介质，它都能发挥其防腐作用 。在埋地环境中，如前所述，它能够有效抵御土壤中的各种腐蚀因素，保护钢管不受侵害；在水下环境中，它能够承受水的浸泡和水压的作用，同时防止水中的溶解氧、微生物等对钢管的腐蚀，常用于海底管道、过江管道等工程；在地上环境中，它可以抵御紫外线、大气中的污染物等对钢管的侵蚀，适用于工厂内部的管道铺设、城市供热管网等。

三油两布防腐钢管还可以在不同的温度范围内使用，一般能够耐受 - 30℃至 150℃的温度变化，在低温和高温环境下仍能保持较好的防腐性能 。在寒冷的北方地区，冬季气温可能会降至零下几十摄氏度，三油两布防腐钢管不会因为低温而变脆、破裂，依然能够正常工作；在一些工业生产过程中，需要输送高温介质，如热电厂的蒸汽输送管道，三油两布防腐钢管也能够在高温环境下稳定运行，不会因为温度升高而导致防腐性能下降。这种广泛的温度适应性使得三油两布防腐钢管能够满足各种不同工况的需求，在不同的环境条件下都能为管道系统提供可靠的保护。

生产工艺全解析

（一）原材料的严格筛选与处理

三油两布防腐钢管的卓越性能，离不开对原材料的严格筛选与精心处理 。钢管作为基础支撑，其质量直接影响到整个防腐钢管的性能。在选择钢管时，通常优先选用符合国家标准的优质钢材，如 Q235、Q345 等常见钢种 。这些钢材具有良好的强度、韧性和可加工性，能够满足不同工程对管道强度和压力的要求。例如，在石油天然气输送管道中，需要承受较高的内部压力和外部荷载，因此会选用强度较高的 Q345 钢材制成的钢管，以确保管道在长期运行过程中的安全性和稳定性。

在使用前，钢管需要进行严格的预处理和除锈工作。预处理的目的是去除钢管表面的油污、杂质和氧化皮等，以保证后续涂层与钢管表面的良好附着力。常用的预处理方法包括机械处理、化学处理和电化学处理等。机械处理如喷砂、抛丸等，通过高速喷射的磨料冲击钢管表面，去除表面的污垢和杂质，同时使钢管表面形成一定的粗糙度，增加涂层的附着力；化学处理则是利用化学溶液与钢管表面的杂质发生化学反应，达到清洁和活化表面的目的；电化学处理是在特定的电解质溶液中，通过电极反应对钢管表面进行处理。

除锈是钢管预处理过程中的关键环节，除锈质量的好坏直接影响到防腐层的使用寿命。一般要求钢管表面的除锈等级达到 Sa2.5 级以上 ，这意味着钢管表面的氧化皮、铁锈和其他杂质应基本清除干净，仅残留少量点状或条纹状的轻微色斑。只有经过严格预处理和除锈的钢管，才能为后续的防腐涂层提供良好的附着基础，确保三油两布防腐结构的有效性。

对于油漆，常用的是环氧煤沥青漆 ，这种漆的质量对防腐效果起着至关重要的作用。在采购环氧煤沥青漆时，要选择正规厂家生产的、具有良好口碑和质量保证的产品。同时，在使用前需要对油漆进行加热混合，确保各种成分充分均匀混合，以保证油漆的性能稳定。加热混合的过程需要严格控制温度和时间，温度过高可能导致油漆中的成分分解，影响油漆的性能；温度过低则可能使油漆混合不均匀，无法达到预期的防腐效果。一般来说，环氧煤沥青漆的加热混合温度控制在 40℃ - 60℃之间，搅拌时间不少于 30 分钟，以确保油漆的各项性能指标符合要求。

玻璃布作为增强材料，也需要进行严格的筛选和预处理 。应选择厚度均匀、经纬密度适中的玻璃纤维布，一般常用的玻璃布厚度为 0.1mm - 0.12mm，经纬密度为 12×10 根 /c㎡或 12×12 根 /c㎡ 。这种规格的玻璃布具有较好的强度和柔韧性，能够在增强防腐层机械性能的同时，适应钢管的弯曲和变形。在使用前，玻璃布需要经过加膜处理，即在玻璃布表面涂覆一层薄薄的保护膜，以防止玻璃布在储存和运输过程中受到污染和损坏，同时也有助于提高玻璃布与油漆之间的粘结力，增强整个防腐结构的稳定性。

（二）精细的施工步骤

三油两布防腐钢管的生产，离不开精细的施工步骤，每一步都需要严格把控，以确保最终产品的质量。首先是底漆涂装，这是整个防腐工艺的第一步，也是至关重要的一步。底漆涂装的目的是让管子表面糙化，留住漆膜，增加漆膜的附着力 。在涂装底漆前，要确保钢管表面已经经过严格的预处理和除锈，达到规定的表面清洁度和粗糙度要求。底漆涂装通常采用喷涂或刷涂的方式进行，喷涂能够使底漆均匀地覆盖在钢管表面，提高涂装效率和质量；刷涂则适用于一些局部区域或对涂装质量要求较高的部位，可以更好地保证底漆与钢管表面的紧密结合。在涂装过程中，要控制好底漆的厚度和均匀度，一般底漆的干膜厚度控制在 0.1mm - 0.2mm 之间 ，确保底漆能够在钢管表面形成一层完整、致密的保护膜。

完成底漆涂装后，进行第一层油漆涂装 。第一层油漆涂装的主要作用是让管子表面有一个均匀的颜色，同时填充钢管表面的微小孔洞，进一步提高防腐层的密封性和耐腐蚀性。与底漆涂装类似，第一层油漆涂装也可采用喷涂或刷涂的方式，根据实际情况选择合适的涂装工具和方法。在涂装过程中，要注意避免出现流挂、漏涂等缺陷，保证油漆涂层的平整和光滑。第一层油漆的干膜厚度一般控制在 0.2mm - 0.3mm 之间 ，确保涂层能够有效地填充钢管表面的微小孔隙，提高防腐层的整体性能。

紧接着是第一层玻璃布贴合 。将预处理好的玻璃布在涂有第一层油漆的钢管表面进行贴合，贴合时要注意不能产生气泡，确保玻璃布与油漆层紧密结合。为了达到这一要求，在贴合过程中，可以使用专用的工具，如滚筒等，对玻璃布进行滚压，排出玻璃布与油漆层之间的空气，使玻璃布平整地贴合在钢管表面。玻璃布的缠绕方向应与钢管的轴线方向成一定角度，一般为 45° - 60° ，这样可以充分发挥玻璃布的增强作用，提高防腐层的抗拉伸和抗弯曲性能。玻璃布的搭接宽度也有严格要求，一般不小于 50mm ，以确保玻璃布之间的连接牢固，避免出现缝隙，影响防腐效果。

完成第一层玻璃布贴合后，进行第二次油漆涂装 。第二次油漆涂装的目的同样是使管道表面有均匀的颜色和填充孔洞，同时进一步增强防腐层的厚度和密封性。在涂装第二次油漆前，要确保第一层玻璃布已经与油漆层充分粘结，表面干燥、平整。第二次油漆涂装的工艺和要求与第一层油漆涂装基本相同，干膜厚度也控制在 0.2mm - 0.3mm 之间 。通过第二次油漆涂装，能够进一步填充玻璃布与油漆层之间可能存在的微小缝隙，使防腐层更加致密，提高其耐腐蚀性能。

随后进行第二层玻璃布贴合 ，其目的和操作方法与第一层玻璃布贴合类似，都是为了加强管道外壳强度。在贴合第二层玻璃布时，要注意与第一层玻璃布的搭接位置，避免出现重叠或缝隙过大的情况。第二层玻璃布的缠绕方向应与第一层玻璃布相反，这样可以进一步增强玻璃布在不同方向上的增强效果，提高防腐层的整体机械性能。同样，第二层玻璃布的贴合也需要使用滚筒等工具进行滚压，确保玻璃布与油漆层紧密结合，无气泡和褶皱。

接着进行第三次油漆涂装 ，目的依然是使管道表面有均匀的颜色和填充孔洞，进一步完善防腐层的性能。第三次油漆涂装是整个防腐工艺的最后一道油漆涂装工序，对防腐层的外观质量和防护性能有着重要影响。在涂装第三次油漆时，要更加注重涂层的平整度和光滑度，确保防腐钢管表面美观、整洁。第三次油漆的干膜厚度一般控制在 0.2mm - 0.3mm 之间 ，通过三次油漆涂装，使整个防腐层的总厚度达到 0.8mm - 1.2mm 之间 ，满足不同工程对防腐层厚度的要求。

在完成所有油漆涂装和玻璃布贴合工序后，还可以进行清漆涂装 。清漆涂装的目的是让管道表面有光泽、美观，并且可以起到保护作用，防止外界因素对防腐层表面的损伤。清漆一般选用具有良好耐候性和耐磨性的产品，能够在户外环境中长期保持光泽和颜色稳定性。清漆涂装的厚度相对较薄，一般干膜厚度控制在 0.05mm - 0.1mm 之间 ，在涂装清漆时，要注意控制好涂装的均匀度和厚度，避免出现流挂、漏涂等缺陷，确保清漆能够在防腐层表面形成一层均匀、透明的保护膜，提高防腐钢管的整体外观质量和防护性能。

整个生产工艺需要严格按照规定的操作步骤进行，每一步的操作都要进行严格的检验和控制 。在生产过程中，要对每一道工序的质量进行检查，如底漆涂装后的附着力检查、油漆涂层的厚度检查、玻璃布贴合的质量检查等。只有每一道工序都符合质量要求，才能进行下一道工序的施工，确保最终生产出的三油两布防腐钢管质量可靠，能够满足各种工程的使用需求。

安装要点与注意事项

（一）焊接连接的防护措施

在三油两布防腐钢管的安装过程中，焊接连接是一种常见的连接方式。然而，焊接过程中会产生高温，这对防腐层来说是一个严峻的考验。如果不采取有效的防护措施，防腐层很容易被焊接高温损坏，从而影响钢管的防腐性能 。为了保护防腐层，在焊接前，应在焊接区域附近（一般为两侧各 100 - 150mm 范围）采用防火、隔热材料进行保护 。这些防火、隔热材料可以有效地阻挡焊接产生的高温传递到防腐层，防止防腐层因高温而熔化、烧焦或脱落。例如，可以使用石棉布、陶瓷纤维毯等防火、隔热材料，将其紧密包裹在焊接区域周围的防腐层上，形成一道隔离屏障。

焊接完成后，焊接区域的防腐层往往会受到不同程度的破坏，因此需要及时进行补漆处理 。补漆处理的目的是恢复焊接区域的防腐性能，确保整个钢管的防腐层完整性。在进行补漆处理时，首先要对焊接区域进行表面清理，去除焊接过程中产生的焊渣、飞溅物和氧化皮等杂质，使焊接区域表面干净、平整。然后，按照与原防腐层相同的油漆种类和涂装工艺进行补漆 。一般来说，先涂刷底漆，再涂刷中层漆和面漆，每层漆的厚度和涂装间隔时间要符合相关标准和规范的要求。补漆过程中要注意涂刷的均匀性和完整性，避免出现漏涂、流挂等缺陷，确保补漆后的防腐层与原防腐层紧密结合，具有良好的防腐性能 。

（二）法兰连接的关键要点

除了焊接连接，法兰连接也是三油两布防腐钢管安装中常用的连接方式 。在进行法兰连接时，有几个关键要点需要特别注意。首先，要保证法兰的密封面平整、光洁 。密封面的平整度和光洁度直接影响到法兰连接的密封性能，如果密封面存在凹凸不平、划伤或腐蚀等缺陷，会导致密封垫无法与密封面紧密贴合，从而出现泄漏现象。因此，在安装前，要仔细检查法兰密封面的质量，如有缺陷，应及时进行修复或更换。对于轻微的划伤和凹凸不平，可以使用砂纸、油石等工具进行打磨处理，使其表面平整光滑；对于严重的缺陷，则需要更换新的法兰。

安装合适的密封垫也是至关重要的 。密封垫的作用是填充法兰密封面之间的间隙，阻止介质泄漏。密封垫的材质、类型和尺寸应根据管道输送的介质、工作压力和温度等条件进行合理选择 。例如，对于输送油类介质的管道，可选用耐油橡胶密封垫；对于输送高温介质的管道，可选用石棉橡胶密封垫或金属缠绕式密封垫等。在安装密封垫时，要确保其位置正确，不偏不斜，并且要避免密封垫受到损伤。同时，密封垫的厚度要适中，过厚或过薄都可能影响密封效果。

在拧紧螺栓时要按照规定的扭矩均匀拧紧 。螺栓的拧紧扭矩直接影响到法兰连接的密封性能和强度，如果扭矩过小，法兰密封面之间的压紧力不足，容易导致泄漏；如果扭矩过大，可能会使螺栓拉伸过度甚至断裂，同时也会对法兰和密封垫造成损坏。因此，在拧紧螺栓时，要使用扭矩扳手，并按照相关标准和规范规定的扭矩值进行操作。在拧紧过程中，要采用对角交叉的方式，逐步均匀地增加扭矩，使法兰密封面受到均匀的压紧力，确保密封效果 。一般来说，对于不同规格和材质的螺栓，其拧紧扭矩值会有所不同，在实际操作中要严格按照设计要求和相关标准执行。

应用领域大放送

三油两布防腐钢管凭借其优异的性能，在众多领域得到了广泛的应用，为各行业的发展提供了可靠的保障。

在石油和天然气输送领域，三油两布防腐钢管扮演着至关重要的角色 。石油和天然气通常需要通过长距离的管道输送，从开采地运输到加工地或消费地。这些管道往往要穿越各种复杂的地形和地质条件，如山区、沙漠、河流等，同时还要承受土壤中的化学物质、地下水以及输送介质本身的腐蚀作用。三油两布防腐钢管的超强耐腐蚀性和良好机械性能，使其能够在这样恶劣的环境中稳定运行，确保石油和天然气的安全输送。例如，在我国的西气东输工程中，就大量采用了三油两布防腐钢管 。西气东输工程是一项举世瞩目的能源输送工程，管道全长数千公里，沿途经过多种不同的地理环境和气候条件。三油两布防腐钢管的应用，有效地保证了天然气在输送过程中的密封性和稳定性，防止了管道因腐蚀而出现泄漏等安全事故，为我国东部地区的能源供应提供了可靠的保障。

在给排水和污水处理领域，三油两布防腐钢管也发挥着重要作用 。城市的给排水系统是保障居民生活和工业生产正常进行的重要基础设施。在给排水管道中，水的酸碱度、溶解氧以及水中含有的各种杂质等都可能对钢管产生腐蚀作用。而三油两布防腐钢管能够抵抗这些腐蚀因素，确保管道长期稳定地运行，保证供水的安全和水质的稳定。在污水处理厂，管道需要承受污水中各种有害物质的腐蚀，如强酸、强碱、盐类以及微生物等 。三油两布防腐钢管的良好耐腐蚀性使其能够适应污水处理厂的恶劣环境，有效防止管道被腐蚀穿孔，避免污水泄漏对环境造成污染。例如，某城市的污水处理厂在升级改造过程中，选用了三油两布防腐钢管作为污水输送管道。经过多年的使用，管道依然保持良好的状态，未出现明显的腐蚀现象，保证了污水处理厂的正常运行，有效地改善了城市的水环境质量。

除了上述领域，三油两布防腐钢管还在化工、电力、矿山等行业有着广泛的应用 。在化工行业，许多生产过程中需要输送各种腐蚀性介质，如硫酸、盐酸、氢氧化钠等，三油两布防腐钢管能够满足这些特殊介质的输送要求，确保化工生产的安全和稳定；在电力行业，用于冷却水、消防水等介质输送的管道也常常采用三油两布防腐钢管，以防止管道在长期使用过程中被腐蚀损坏，保障电力系统的正常运行；在矿山行业，矿浆、尾矿等的输送管道也会选用三油两布防腐钢管，它能够抵抗矿浆中的固体颗粒对管道的磨损以及化学物质的腐蚀，提高矿山生产的效率和可靠性 。

结语：三油两布防腐钢管的未来展望

三油两布防腐钢管以其独特的结构设计、卓越的性能优势、精细的生产工艺以及广泛的应用领域，在工业管道领域中展现出了强大的生命力和价值 。它不仅为各类工程的顺利开展提供了可靠的保障，延长了管道的使用寿命，降低了维护成本，还在促进各行业的发展、保障能源供应、改善环境质量等方面发挥了重要作用。

随着全球基础设施建设的不断推进，如 “一带一路” 倡议的深入实施，带动了沿线国家和地区在能源、交通、水利等领域的大规模投资和建设，对防腐钢管的需求持续增长 。三油两布防腐钢管凭借其优异的性能和良好的性价比，将在这些项目中获得更多的应用机会。同时，在新兴产业如新能源、海洋工程等领域，对管道的防腐性能也提出了更高的要求，三油两布防腐钢管有望通过技术创新和改进，拓展其在这些领域的应用范围。

在技术创新方面，未来三油两布防腐钢管将不断探索新的原材料和工艺，以进一步提高其性能 。例如，研发更加环保、高性能的环氧煤沥青漆，提高其耐腐蚀性和耐候性；探索新型的增强材料，如高性能纤维等，进一步提升防腐层的机械性能；研究智能化的防腐监测技术，实现对管道防腐状态的实时监测和预警，及时发现和处理潜在的腐蚀问题，确保管道的安全运行 。这些技术创新将使三油两布防腐钢管在未来的市场竞争中更具优势，为工业发展做出更大的贡献。让我们共同期待三油两布防腐钢管在未来的发展中创造更多的辉煌，为推动各行业的进步和社会的发展发挥更加重要的作用 。
