TPEP防腐钢管外壁3PE防腐层质量检测全流程

TPEP防腐钢管外壁3PE防腐层的质量检测需贯穿生产过程与成品验收两个阶段，检测项目涵盖外观、厚度、附着力、抗冲击性、抗阴极剥离性等核心指标，所有检测需符合国家标准 GB/T 23257-2017《埋地钢质管道聚乙烯防腐层》要求。以下是详细检测方法与判定标准：

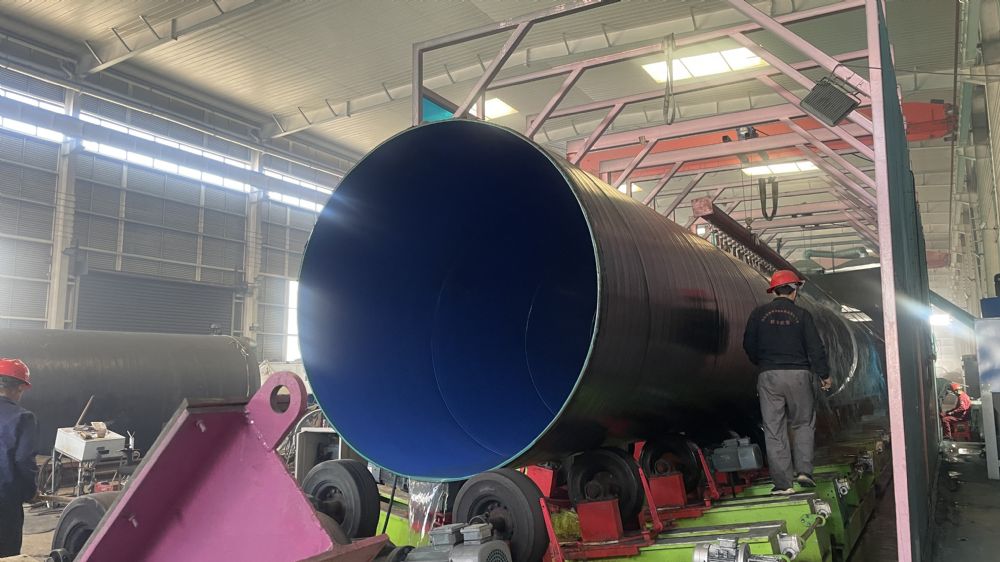

一、 生产过程中的在线检测（实时把控涂层质量）

1. 预热温度检测

检测目的：确保钢管预热温度满足粉末熔结需求，避免涂层粘结不良。

检测方法：采用红外测温仪或热电偶测温计，在钢管进入涂覆工序前，多点测量钢管表面温度。

判定标准：温度需控制在 230-280℃，且圆周方向温度误差≤±5℃。温度过高会导致环氧粉末碳化，过低则涂层无法充分熔融流平。

2. 涂层厚度在线监测

检测目的：实时监控3PE各层厚度，确保符合设计要求。

检测方法：采用超声波测厚仪或电磁感应测厚仪，在涂层冷却前对钢管外壁进行连续扫描测量，重点检测焊缝处、管体中部等位置。

3. 在线电火花检漏

检测目的：排查涂层针孔、气泡等隐蔽缺陷，防止腐蚀介质渗入。

检测方法：使用高压电火花检测仪，根据涂层厚度调整检漏电压（厚度≥2.5mm时，电压≥15kV），探头沿钢管外壁匀速移动扫描。

判定标准：涂层表面无电火花击穿现象，无报警声即为合格。

二、 成品验收检测（出厂前全面质量核验）

1. 外观质量检测（目视+手感）

检测项目：涂层表面平整度、色泽、有无缺陷。

检测方法：自然光下目视检查，并用手触摸涂层表面。

判定标准

涂层表面应光滑平整，色泽均匀一致，无气泡、针孔、裂纹、褶皱、流挂等缺陷；

焊缝处涂层应连续，无漏涂、翘边现象；

端口预留焊接区（50-100mm）涂层切割整齐，无毛刺。

2. 附着力检测（剥离强度试验）

检测目的：验证3PE各层间及涂层与钢管基体的粘结牢固度。

检测方法（依据GB/T 23257-2017附录E）

1. 在涂层表面切割 20mm宽的环形试样，深度至钢管基体；

2. 使用拉力试验机，以 50mm/min的速度 垂直向上拉伸试样；

3. 分别测试常温（23℃）和高温（50℃）下的剥离强度。

判定标准

23℃时，剥离强度≥100N/cm；

50℃时，剥离强度≥70N/cm；

剥离面应呈胶粘剂与聚乙烯层间断裂，若出现涂层与钢管基体剥离，则判定为不合格。

3. 抗冲击性检测（落锤冲击试验）

检测目的：验证涂层抵御施工机械冲击、回填土挤压的能力。

检测方法（依据GB/T 23257-2017附录D）

1. 将试样钢管置于低温箱中，在 -30℃*环境下保温2h；

2. 采用 10J冲击能量的落锤（锤头直径25mm），从规定高度自由落下，冲击涂层表面；

3. 冲击后用电火花检测仪（15kV）检测冲击点。

判定标准：冲击点无涂层开裂、剥离现象，电火花检漏无击穿即为合格。

4. 抗阴极剥离性检测（加速腐蚀试验）

检测目的：验证涂层在电化学腐蚀环境下的稳定性，适用于油气输送等需配合阴极保护的场景。

检测方法（依据GB/T 23257-2017附录F）

1. 在涂层表面制作 直径3mm的人工破损点，暴露钢管基体；

2. 将试样浸泡在 60℃、3%NaCl溶液 中，施加 -1.5V 阴极极化电压，持续72h；

3. 试验后测量破损点周围涂层的剥离面积。

判定标准：涂层剥离面积≤10mm（直径）即为合格。

5. 耐磨损性检测（砂轮磨损试验）

检测目的：验证涂层抵御土壤颗粒冲刷磨损的能力。

检测方法：采用砂轮磨损试验机，以规定压力和转速摩擦涂层表面，计算单位面积磨损量。

判定标准：磨损量≤0.1g/cm²即为合格。

6. 尺寸偏差检测

检测项目：钢管外径、壁厚、长度、椭圆度。

检测方法：使用卡尺、卷尺、测厚仪测量。

判定标准：符合钢管基管的国家标准（如GB/T 9711）及客户定制要求。

三、 现场施工后的补口检测

TPEP钢管焊接后需对端口进行补口处理（常用热收缩套/带），补口部位的检测需与3PE涂层一致：

1. 外观检测：补口套与原3PE涂层搭接处应平整、无翘边、无气泡；

2. 电火花检漏：补口部位检漏电压≥15kV，无击穿；

3. 附着力检测：补口套剥离强度≥80N/cm（常温）。

四、 检测注意事项

1. 检测样本需随机抽取，每批次抽检比例不低于3%，且不少于3根；

2. 厚度检测需在管体的圆周方向均匀取4个点，长度方向取3个截面，取平均值；

3. 低温冲击试验需严格控制温度，避免试样提前回温影响结果。
